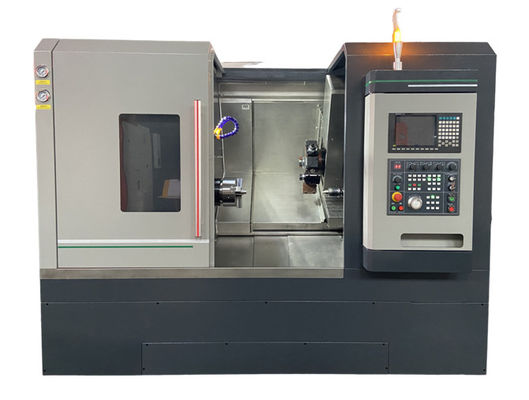

Mesin penggilingan pengeboran logam CNC dengan kekakuan tinggi

Mesin penggilingan pengeboran logam CNC

Min. Jumlah pesanan: 1 set/set
Kemampuan Penyediaan: 300 Set/Set per Bulan
Pelabuhan: Qingdao
Syarat pembayaran: T/T
Kondisi: Baru
Tempat Asal: Shandong, Cina (Daratan)
Nama merek: GNG
CNC atau tidak: CNC
Sertifikasi: CE
Garansi: 1 tahun
Layanan purna jual yang disediakan: Tidak ada layanan di luar negeri yang disediakan
Rincian pengiriman: 30-45 hari

Spesifikasi

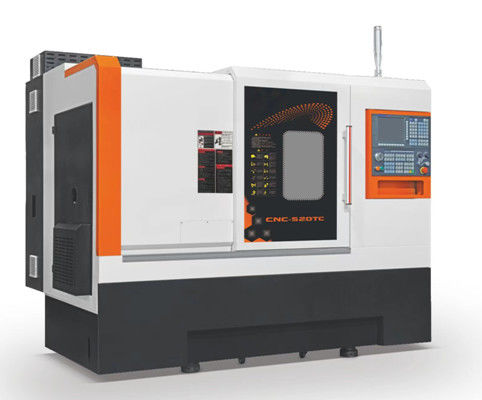

Parameter mesin CNC-650TC untuk penggilingan putar

Parameter teknis			Konfigurasi standar
proyek	nama	parameter	Nama aksesori	Asal usul	Merek	Pengamatan
rangka tempat tidur	Tempat tidur, dasar besi cor berkualitas tinggi menjadi satu, 30°tempat tidur miring		sistem kontrol numerik	Jepang
Jangkauan pengolahan	Diameter putar maksimum tempat tidur	600 mm	Pelayan spindle	Jepang
	Diameter mesin maksimum cakram	320mm	Servo sumbu pakan	Jepang
	Diameter pengolahan maksimum pelat drag	320mm	Servo menara	Perusahaan patungan
	Panjang pengolahan maksimum stok batang	480mm	Spindel mekanis	Taiwan	Jianchun
	Bar maksimum melalui diameter lubang	F51	bantalan sekrup	Jepang	NACHI
			Panduan linier roller	Taiwan	Yintai
Pemanfaatan stroke	Perjalanan maksimum sumbu X	220 mm	sekrup bola	Taiwan	FANUC 0I-TF	5tas
	Perjalanan maksimum sumbu Z	520mm	Servo power turret	Taiwan	FANUC
	Tingkat gerak cepat sumbu X/Z	30 menit	pemotong hidraulik berongga	Taiwan	FANUC
	Diameter sekrup X/Z/pitch	X:4010 Z:32/10	Sistem hidraulik	Perusahaan patungan	TAIDA/HUICHUAN
	X/Z Lebar Panduan Linear	45 mm	Sistem pelumasan otomatis	Perusahaan patungan	YUPU
	Servo motor sumbu X	β12(Dengan rem )	Pompa air pendingin	Perusahaan patungan	WANQIAN
	Servo motor sumbu Z	β12	Komponen listrik	Prancis
	motor servo menara	3N.M.
	Motor kepala daya	β12
KeakuratanOGE O	Keakuratan posisi sumbu X dan Z	± 0,003mm
	Kemungkinan pengulangan sumbu X, Z	± 0,003mm
Buah ekor	Spesifikasi sarung ekor	Mohs# 5
	Perjalanan lengan ekor	25 ~ 525	file acak
	Jangkauan tekanan koktail	5 ~ 25pa	Sertifikat pabrik * 1 salinan Instruksi Operasi Sistem * 1 salinan Manual Programming Sistem * 1 salinan
	Mode gerakan ekor	Gerakan hidraulik yang dapat diprogram
Spindel	Jenis hidung spindle	A2-8
	Spindle melalui diameter lubang	Φ101
	Kecepatan spindle maksimum	4500 rpm
	Daya servo motor spindle	11kw

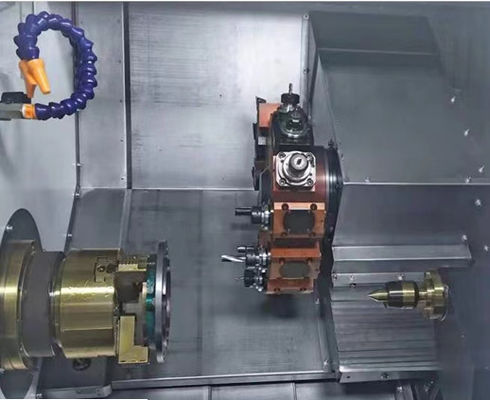

Alat	Servo power turret	BMT55/12T
	Ukuran kepala pemotong	330
	Spesifikasi pegangan	25*25
	Bar membosankan	Ф32
	0 derajat sisi kepala penggilingan (1)	ER32/3000Berbalik.
	Kepala penggiling sisi 90 derajat (1)	ER32/3000Berbalik.
lainnya	Kapasitas total	26KW
	berat net mesin alat	Tentang4000kg
	Ukuran mesin (panjang * lebar * tinggi)	2800*1700*2000

Mungkin ada kesalahan antara deskripsi produk ini, data dan kenyataan, jika ada perubahan akan diberitahu secara terpisah!

karakteristik produk
Kekakuan tinggi, pemotongan berat, stabilitas tinggi: penggunaan jenis casting integral tempat tidur miring, struktur tempat tidur miring 30 ° dan dengan desain penguatan tebal,untuk meminimalkan distorsi dan deformasi termal.
Keakuratan tinggi dan respon dinamis yang tinggi: bantalan bola presisi tinggi digunakan di depan dan belakang, sehingga spindle dapat memperoleh kekakuan tinggi dan akurasi rotasi spindle yang tinggi.Unit servo spindle memiliki presisi tinggi dan perawatan yang nyaman.
Efisiensi tinggi: kecepatan spindle maksimum 4500 rpm / min, gerakan cepat hingga 30 m / min. Melalui konfigurasi sistem CNC Fanaco, interpolasi penghubung sumbu X-C direalisasikan,dan fungsi sumbu Y virtual direalisasikan.
